Plåtformning steg 1

Lär dig grunderna i plåtformning med maskiner som engelskt hjul, krymp och sträck samt sick- och falsmaskin.

Har du tidigare jobbat med karossrenovering eller rostlagning och insett begränsningarna i att själv forma karossdelar och reparationsplåtar, då är detta en riktigt trevlig kurs.

Denna plåtkurs lämpar sig för alla som vill lära sig forma plåt i stål eller aluminium. Det är användbart när bilkarosser ska byggas om eller repareras men passar också bra in för andra designföremål i tunnplåt.

Plåtkurs och verktygshistoria

Maskinerna för plåtformning som engelskt hjul var vanliga fram till slutet av 60-talet i karosseriverkstäder, särskilt de som skapade prototyper men också där man byggde specialfordon. De har även förekommit i produktion i verkstäder som tillverkat karosser i mindre serier.

I stort kretsar mycket av arbetet mellan tre maskiner/verktyg:

1. Engelskt hjul - är ett slags valsverktyg med utbytbara rullar/hjul. Verktyget sträcker och böjer plåten och passar för formning av både enkelkrökta och dubbelkrökta ytor
2. Sick- och falsmaskin är en typ av bockningsmaskin med utbytbara profilhjul. Den kan göra profileringar som förstärker plåtars styrka, exempelvis profilerade golvplåtar eller skärmkanter. Det går att bocka kanter som inte är raka utan som följer en kurva.
3. Krymp- och sträckverktyg är ett verktyg som precis som det låter, krymper och sträcker plåten. Det gör det möjligt att skapa form men också böja kanter och profiler som bockats med vanlig enkel bockmaskin. Eftersom kanter och veck ofta är krökta på karosser, som till exempel en skärmkant, så är detta ett av de mest oumbärliga i gruppen. Verktyget är också ett viktigt komplement till både engelskt hjul och sick- och falsmaskin.

Nu för tiden är dessa verktyg populära bland fordonsentusiaster och på företag som renoverar historiska fordon. Verktygen finns i flera olika prisnivåer och det gör det möjligt för fler intresserade att forma i plåt.

Hantverket är i sig inte svårt att lära men kan vara tidsödande att komma på helt själv. Med en bra introduktion blir startsträckan kortare och roligare.

Plåtkursens struktur

Under en kursdag kommer du till exempel igång med ett begynnande handlag i den omvända styrlogiken, det sätt som man förflyttar sig över plåtytan med engelskt hjul och sick- och falsmaskin under formarbetet, samt en grundläggande teoretisk tanke- och arbetsmodell. Kursinnehållet kan brytas ner i fyra delar som tillsammans gör det lättare att förstå hantverket.

1. Maskinegenskaper som handlar verktygens konstruktion och utförande. Om hur plåten påverkas då den bearbetas. Vad som går att justera och optimera i maskinens egenskaper.
2. Formgeometri är i grunden rent teoretisk men vi gör den till en förklarings- och tankemodell som hjälper oss att förstå ytor och hur mycket de måste växa till och i vilken riktning för att en form ska bli möjligt.
3. Materialkunskap handlar om metaller och hur de påverkas då vi bearbetar dem, plåtkvalitéer som är lättare att bearbeta m.m.
4. Form- och mätteknik är det fysiska hantverket i hur man handgripligen använder maskinerna och utnyttjar maskinegenskaper, med koppling till formgeometrin på olika sätt. Hur man mäter och har koll på formen under arbetets gång.

Kursdagen är anpassad för nybörjare och kräver inga förkunskaper. Den förmedlar en universell arbetsmodell i hantverket plåtformning. Det gör det möjligt att applicera hantverket till en mängd olika designföremål, inte bara bilkarosseri.

De praktiska huvuddragen med övningar i plåtformning

• Skapa dubbelkrökta ytor och form genom sträckning med engelskt hjul och krympning med krymp/sträck verktyget.
• Att under formarbetet mäta ytans krökning med kurvlinjaler som man själv tillverkar.
• Kontrollmäta avvikelser med kurvlinjal för att avgöra var ytterligare bearbetning behövs.
• Hur man skapar profilerande form i plåt för att förstärka en konstruktion, t.ex. en golvplåt.
• Att "bocka/vika" plåt utmed krökta linjer och kanter, liknande bearbetning som görs för skärmkanter och liknande.
• Att bearbeta raka bockade plåtprofiler med krymp och sträck för att tillverka krökta balk- och lådprofiler och lagbitar av olika slag.

Plåtverktygen du övar med

Kursdagen börjar med en förevisning på ca 2 timmar om maskinernas grundläggande egenskaper, hur man resonerar och tänker om plåt, ytors krökning och geometri.

Engelskt hjul

Där efter påbörjas övningarna i att arbeta med engelskt hjul. Dagens övning börjar med en stålplåt som ska få sfärisk form i engelska hjulet. Detta gör att du kommer igång med styrlogiken i engelska hjulet. Du får prova ett antal olika typer av "körsystem" med hjulet och hur man ställer in och återtar olika arbetstryck. Under dagen växer din styrförmåga att köra i effektiva körsystem vilket gör att formarbetet känns bättre och bättre.

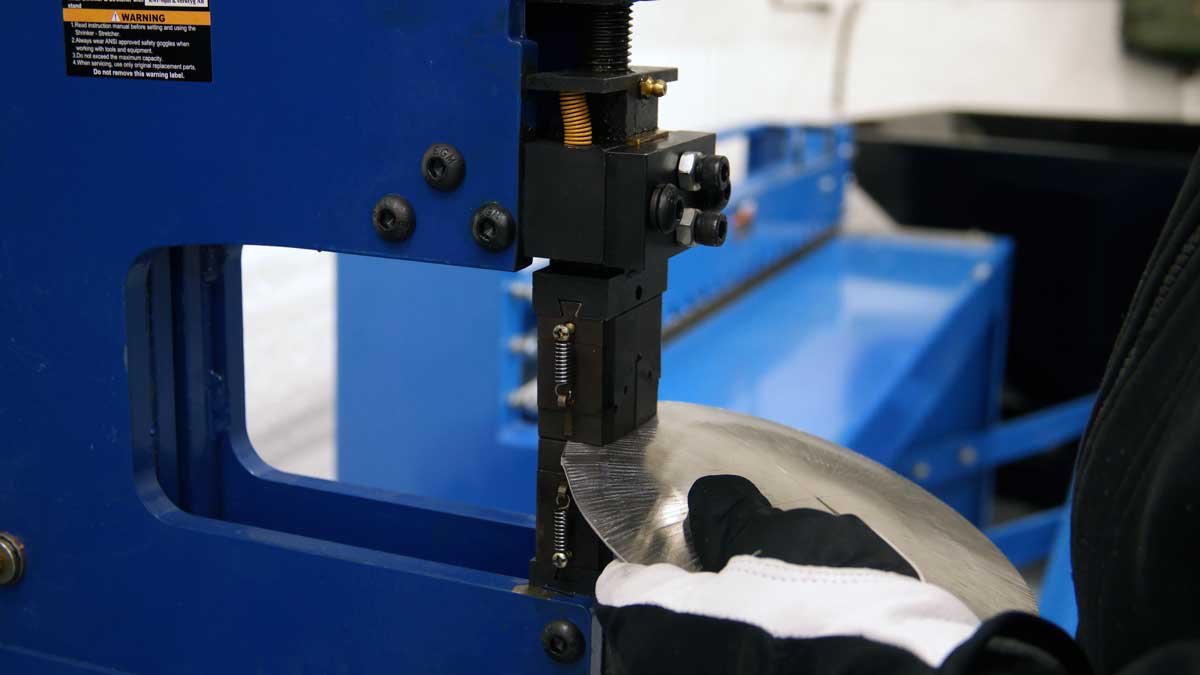

Krymp- och sträckverktyg

Efter hand lägger vi till bearbetning med krymp- och sträckmaskin som nästan alltid är ett bra komplement i arbetet. Det gör att profilhöjden på plåten ökar, det vill säga arbetet går fortare framåt.

Det blir också möjligt att göra form med enbart krymp/sträck verktyget. Detta är ett sätt att skapa form på mindre plåtdelar som inte behöver bästa finish. Övning görs också i att böja något av profilerna L-profil, Z-profil eller U-profil. Du upptäcker också hur krymp- och sträckmaskinen förhöjer resultatet för engelskt hjul samt sick- och fals.

Sick- och falsmaskin

Du har hittills format en plåt till sfärisk form med viss höjd. Nu fortsätter vi att skapa profilering i den buktiga ytan. Detta görs med sick/fals maskinen. Övning på plåtar som motsvarar tillverkning av profilera golvplåt blir också möjligt. Här blir det tydligt i arbetet att sick/fals maskinen också behöver hjälp av krymp/sträck maskinen. Ytorna kan bli deformerade efter kraftig profilering. Detta orsakas av vad vi kallar materialförflyttning som kan kompenseras med krymp/sträck operationer.

Fundera och analysera tillsammans

Under dagen gör deltagarna likartade övningar. Det gör att alla kan ta del av tips på symtom och lösningar som diskuteras fram under dagen. Målet är att skapa övning tillsammans med logiskt resonemang som har sin bas i maskinegenskaper, formgeometri och form- och mättekniker. Detta blir en bra plattform för att komma vidare på egen hand.

Plåtformning har en karaktär i att vara ett hantverk enligt de små stegens principer. Varje enskilt moment ger relativt små förändringar i materialet. Det är först när arbetet pågått ett tag som vi upptäcker formförändringar och då har så många moment passerats så det blir knepigt att analysera. Detta försvårar för nybörjare att lära sig tekniken på egen hand. Därför är en av kursens viktigaste delar att förmedla en "universell mental tankemodell".

Kursen pågår mellan 09.30 - 17.00

Innan kursen startar ca 09.00 - 09.30 har vi lite "kurssnack" och du blir bjuden på fika.

Plats

• Lindes Garage i Mullsjö (boka passande dag på 0722507270 eller leta datum på webbokning)
• KNT Hjul och Verktyg, Lindesberg (gå till webbokning)

Gruppbokningar - om befintliga kursdatum inte passar - ring 0722507270

Frågor om kursens innehåll, ring 0722507270.
